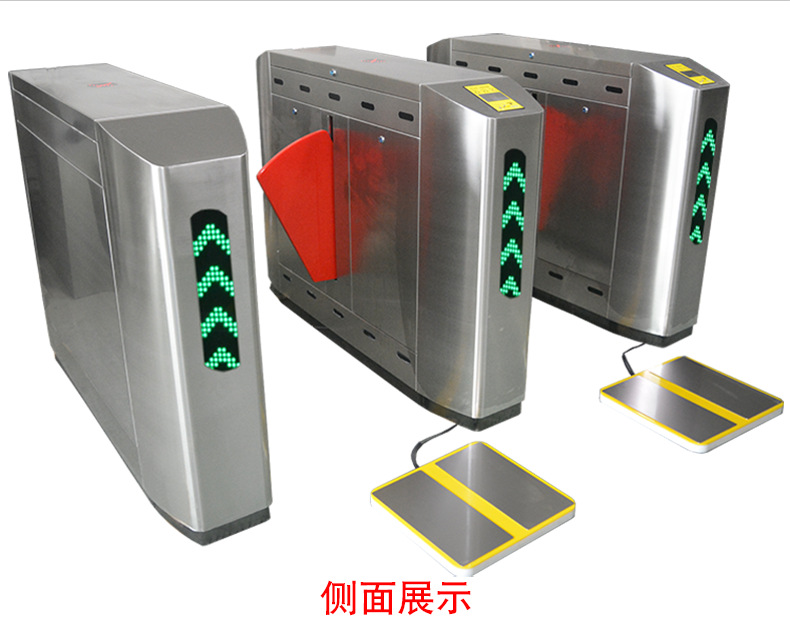

翼闸是人流通道的控制设备。用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。翼闸的使用可以使人流有序的通过通道。

翼闸与指纹识别器结合，便构成智能翼闸；智能翼闸与计算机、门禁考勤收费管理软件结合，构成智能翼闸综合管理系统，可以实现门禁、考勤、限流等功能,还有收费功能。

本翼闸管理系统是设置于小区、厂房、大厦、饭堂等通道处，可以完成员工通行管制、上下班考勤、就餐等各种管理功能。

系统优势：

1、系统采用指纹识别管理人员进出并记录进出数据，人事部门可在系统主机授权或删除控制相关人员的进出；

2、采用指纹识别安全保密，精准控制无关人员随意进入厂区。读写时间<=0.8秒方便快捷；

3、方便安保人员管理，提高管理效率；

4、翼闸是智能通道管理高科技产品,提升门岗处的整体管理形象，提高门岗档次；

5、规范门卫管理制度，减少管理漏洞并能提升厂区的安全等级。

通道翼闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：

1) 指纹门禁机：成功的解决了一卡多用、指纹保密、操作简便等问题，大大提高了系统的实用性。

2) 扩容方便：计算机与智能翼闸采用RS485总线通讯，因此扩容方便。即当安装了相应的控制系统后，根据需要，若须增加智能翼闸数量，硬件仅须增加相应的智能翼闸，软件对新增设备进行设置即可。

3) 脱机运行：智能翼闸不仅可与计算机连网运行，而且还可以脱机工作。智能翼闸根据系统下载的参数，自动判断用户指纹是否有效，决定是否开闸，并把开闸记录存于存储器中。

4) 人过后通过延时或红外感应复位；

5) 带有RS485通讯接口，可通过软件直接控制翼闸工作，便于大型通道系统集中统一管理和控制。

6) 可扩展多种工作模式，如指纹、吞卡、扫票及人脸识别等。

系统功能特点

方便快捷：读指纹进出在智能翼闸读指纹识别器前一晃，即可完成翼闸开闸放行及收费记录工作，

 1、 安全保密：指纹识别安全保密。读写时间<=0.8秒方便快捷。

 2、  灵活性：系统可灵活设置进出管制人员权限、时间段控制、指纹人的有效性及黑名单挂失、增加指纹等功能。

 3、 多用性：通过授权，用户卡可用于停车、考勤、门禁、巡更、消费等管理。

     4、简单性：安装容易、接线简单，软件全中文界面，操作方便。

系统结构

智能翼闸管理系统主要由计算机/打印机、智能读卡部分、智能翼闸、智能卡及管理软件等组成。计算机与智能翼闸之间采用RS485总线结构通讯，通讯距离可达1.2KM，单台计算机可接多台智能翼闸。智能翼闸，既可联网运行，又可脱机运行。

系统基本原理

全自动智能翼闸由单片机控制，配套、安装智能指纹门禁机，读写时，读写模块自动识别指纹人的身份、有效日期、储值量等信息，通过双向读写，确认有效，则信号显示准予进出，同时指纹信息与通行记录存入单片机中，该信息可通过通信线直接输入计算机。

翼闸技术参数

Ø 型 号：WQ–SL/L/03

Ø 工作电压：AC 220V±10% 50/60Hz  电机：24V /150W直流无刷电机

Ø 通 道 宽：550～600mm

Ø 输入接口：2个标准Wiegang26-34

Ø 通信接口：RS485、TCP/IP、RS-232、RS-422等可选

Ø 通信距离：≤1200米（RS485）

Ø 工作环境：室内、室外均适用

Ø 环境温度：－40℃～＋70℃

Ø 相对湿度：5%～95% 不凝露

Ø 指纹存贮量： 9000条

Ø 脱机信息量： 9000条

Ø 通行速度:≥30人/分

Ø 通行指示灯：绿灯通行、红灯禁止通行

Ø 闸翼最大承受力：80Kg

Ø 闸翼工作驱动力：3Kg

Ø 闸翼转向：单向、双向可选

Ø 落翼方式：断电自动收翼或手动收翼

Ø 结构：304号不锈钢框架结构

Ø 箱标准尺寸：L1420* W280* H1000(mm)（尺寸大小可根据客户需求定制）

Ø 翼叶宽：270(mm)

Ø 闸翼传动方式：数字方式

Ø 采用光学工作原理，对输入控制信号没有延时要求

Ø 控制板带有计数功能，LED数字显示功能(可选)

Ø 开闸时间：0.2秒
